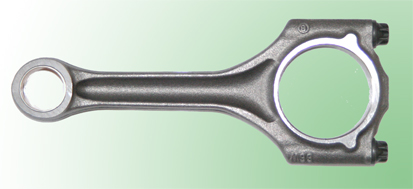

Pleuelstange

Auch noch interessant!

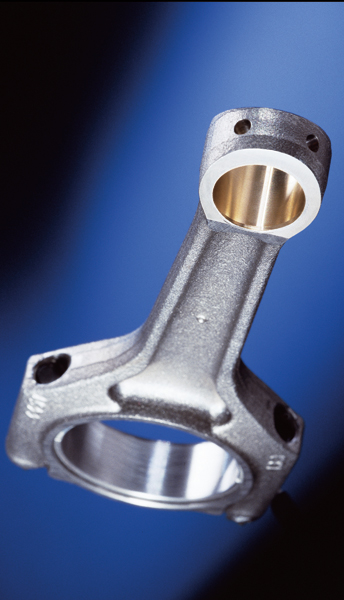

Trapezpleuel

Die Kolbennabe und das Pleuelauge sind trapezförmig.

Das Bild ist animiert!

Das Bild ist animiert

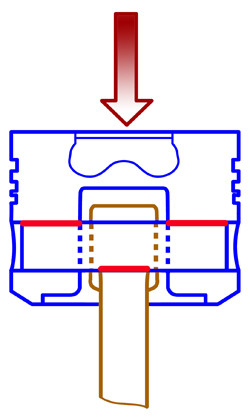

Herkömmliche Abstützung

Placeholder image

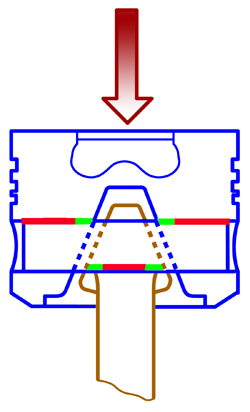

Trapezförmige Abstützung

Placeholder image

Durch die Trapezform ist die Kraftübertragungsfläche (rot und grün) über welche die Verbrennungskraft übertragen wird grösser als die Kraftübertragungsfläche (rot) bei einer herkömmlichen Abstützung.

Dadurch wird die Verbrennungskraft auf eine grosse Fläche verteilt und Kolbenbolzen und Pleuel weniger belastet.

Quelle: SSP 209
