Gleitlager
Legende
- Nockenwellen-
lager (NW-L) - Kipphebelbuchsen (KH-B)
- Pleuelbuchsen (PL-B)
- Hauptlager (HL)
- Anlaufscheiben (AS)
- Passlager (PASS-L)
- Pleuellager (PL)
Die obere Legende ist animiert!
Weitere Informationen
Passlager
Passlagerschalen, auch Bundlagerschalen genannt, übernehmen bei der Lagerung von Kurbeltrieben die axiale Führung der Kurbelwelle.
Die Bunde dieser Lager sind einbaufertig und dürfen nicht nachgearbeitet werden. Je nach Motorkonstruktion werden eine oder zwei Paßlagerschalen eingebaut.

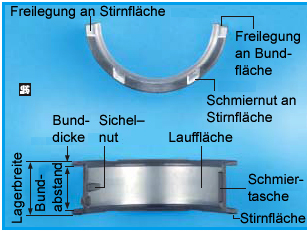

Aufbau eines Kurbelwellen-Dreistoff-Passlager:
